Przekładnia fazowa ANDANTEX -D

ilość szt.

towar niedostępny

Opis

Przekładnia fazowa serii D, tzw. różnicowy przesuwnik fazowy (Differential Phase-Shifters) jest podstawową przekładnią systemu rejestrująco kontrolnego. Konstrukcja umożliwia regulację pozycji kątowej wałka wyjściowego względem wałka wejściowego w celu korekcji błędów. W uzupełnieniu z dodatkowym silnikiem elektrycznym i układem kontrolnym tworzy pełni automatyczny system rejestrująco-kontrolny.

Specyfikacja:

  • Nieskończona możliwość regulacji kątowej
  • Nieograniczona orientacja montażowa
  • Możliwość optymalizacji bledów transmisyjnych
  • 5 dostępnych typów:

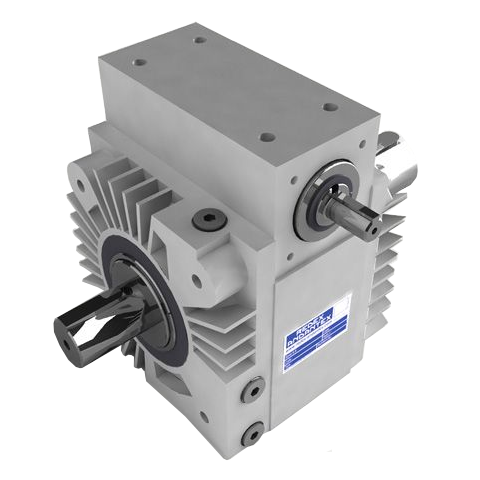

DLO - seria rzędowa, kombinacja mechanizmu różnicowego  i jednokierunkowej przekładni ślimakowej, nieskończona możliwość regulacji kątowej wałka wyjściowego

DLO-D - seria rzędowa jak dla typu DLO, plus dodatkowy reduktor planetarny w celu uzyskania całościowego przełożenia 1/1, nieskończona możliwość regulacji kątowej wałka wyjściowego

DR - seria kątowa z zestawem wysokojakościowych kół stożkowych krzywoliniowych  HPG-S

DRD - seria kątowa z zestawem wysokojakościowych kół stożkowych krzywoliniowych  HPG-S, z dodatkowym rozłączalnym sprzęgłem kłowym umożliwiającym rozłączenie napędu

DRI - Rozwinięcie serii SR  z dodatkowym rozłączalnym podwójnym sprzęgłem kłowym oraz dodatkowym kołem stożkowym na wale przelotowym umożliwiając wybór pracy wałka wyjściowego, kierunek przód, tył, neutralny.

Przykłady zastosowania:

  • Maszyny papiernicze
  • Prasy drukarskie
  • Etykieciarki
  • Maszyny pakujące
  • Maszyny włókiennicze
  • Maszyny regulacyjne, maszyny tnące

Maszyny papiernicze (funkcje):

  • Jednostka rejestrująca pomiędzy zespołami drukującymi
  • Jednostka rejestrująca pomiędzy stacjami cięcia papieru
  • Jednostka sterująca prędkością oraz pozycją kątową przygotowanego do druku zwoju papieru
